Hidro kompresor

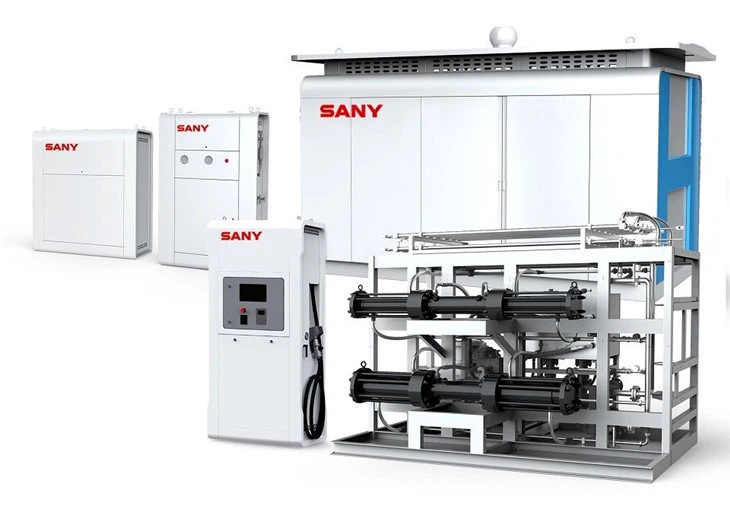

1. Fiksna bencinska postaja za vodik:opremljen z moduli za razkladanje, tlačenje, shranjevanje in hlajenje, ki lahko dosežejo polnjenje goriva na daljavo, spremljanje stanja kritične opreme
Računalništvo v oblaku in analiza velikih podatkov s hitrimi in visokimi stopnjami vnosa
2. Črpalna postaja za vodik, nameščena na drsnik:Vključuje hidrogeniranje, hlajenje, merjenje in digitalni nadzor, proizvodnja opreme, testiranje, odpravljanje napak in drugi procesi pa so zaključeni v tovarni. Konstrukcija postaje je priročna, prilagodljiva, učinkovita in ima kratek cikel

3. Fiksne/na nosilcih nameščene postaje za oskrbo z vodikom:Prilagodljiva integracija glede na potrebe kupcev, ki podpira membranske ali tekočinske kompresorje.





1. Kompresor na tekoči pogon

■ Pri kompresorju je jeklenka za olje ločena od jeklenke za plin, pri čemer se za bat uporablja mazivo brez olja, ki preprečuje onesnaženje stisnjenega medija med postopkom stiskanja. Multi-seal se uporablja za plinske in oljne komore v posebni obliki izolacijskih komor za olje in plin za popolno ločitev nafte in plina. Takšna struktura izolacijskih komor olje-plin zagotavlja, da vodik ne bo izpostavljen olju tudi v primeru poškodbe tesnilnega obroča, kar dodatno ohranja čistost plina na izhodu. Brez komponent, kot so ročične gredi in ojnice, ta kompresor ne potrebuje mazalnega sistema.



■ Hidravlični batni kompresorji imajo nizko linearno hitrost in preklopno frekvenco. V nasprotju z drugimi tipi batnih kompresorjev imajo hidravlični batni kompresorji izjemno nizko izmenično frekvenco in linearno hitrost bata, kar zagotavlja podaljšano življenjsko dobo tesnil in ventilov.



■ Bat plinske jeklenke kompresorja poganja hidravlični sistem z manj tresljaji in nizkim hrupom, v katerem motor poganja visokotlačno oljno črpalko in nato kompresijski valj pri stabilnih obremenitvah in pogojih delovanja, kar podaljšuje življenjsko dobo kompresijski valj in motor.



Močan premik:Odlična zmogljivost tega kompresorja se odraža v njegovi močni delovni prostornini, ki dosega 1000 Nm³/H@12,5 MPa in zagotavlja zadostno podporo moči za postopek hidrogenacije.
Visokotlačni izhod:Tlak izpušnih plinov lahko doseže do 45 MPa, zaradi česar je odličen v visokotlačnih procesih, kot je hidrogeniranje, kar zagotavlja učinkovito in stabilno delovanje proizvodnega procesa.
Širok razpon prilagodljivosti:Razpon vstopnega tlaka je širok, od 2MPa do 20MPa, ki se lahko uporablja za različne delovne pogoje in ima odlično prilagodljivost.
Odličen nadzor temperature:Najvišja temperatura izpušnih plinov ne presega 120 stopinj, po ohladitvi pa je temperatura izpušnih plinov celo nižja od 40 stopinj, kar učinkovito zagotavlja stabilnost opreme med dolgotrajnim delovanjem.

Zanesljivost opreme

• Dolga življenjska doba tesnila:Oprema uporablja napredno tehnologijo tesnjenja, ki zagotavlja življenjsko dobo tesnjenja več kot 2000 ur, kar močno zmanjša pogostost vzdrževanja in izpade proizvodnje ter izboljša splošno zanesljivost opreme.
• Učinkovit motorni pogon:Moč glavnega motorja je 110kW, kar zagotavlja močno pogonsko silo za opremo, zagotavlja učinkovito in stabilno delovanje ter zmanjšuje stroške porabe energije.
• Nizka raven hrupa:Hrup opreme je nadzorovan pod 80 dB (A), ob upoštevanju visoke občutljivosti sodobnih industrijskih okolij na hrup, kar zagotavlja varno delovno okolje za operaterje.

Ime	Premik	Izpušni tlak	Vhodni tlak	Najvišja temperatura izpušnih plinov	Temperatura izpušnih plinov (naknadno hlajenje)	Življenjska doba tesnil	Moč glavnega motorja	Hrup
Parameter	Greater than or equal to 1000Nm³/h@12.5MPa	45MPa	2~20MPa	Manj ali enako 120 stopinj	Manjši od ali enak 40 stopinj	Večji ali enak 2000h	110kW	Manjši ali enak 80 dB(A)



2. Drsniki kompresorja

Oblikovanje na osnovi modulov:Moduli so ločeni za hidravlični sistem, kompresijski sistem, sistem za izmenjavo toplote in cevovodni sistem v strukturi za enostavno upravljanje in vzdrževanje.

Varnost in zanesljivost:Električne komponente znotraj drsnikov so protieksplozijsko varne z zanesljivim elektrostatičnim ozemljitvenim sistemom. Varnostni ventili s polnim dvigom se uporabljajo za preprečevanje nadtlaka opreme. Detektor plina je vstavljen v drsnike, ki so povezani s sistemom ESD kompresorja za samodejno zaustavitev in prekinitev dovoda plina v sili.

Visoko samodejno oblikovanje:PLC popolnoma avtomatski nadzorni sistem je sprejet za nadzor kompresorja. Nadzorna plošča lahko prikaže in preveri stanje delovanja kompresorja s funkcijami alarma in samodejne diagnoze. Na voljo so zagon z enim klikom, opozorilo/diagnoza napak in druge funkcije.

Popoln sistem vodnega hlajenja:Podpira učinkovitejšo izmenjavo toplote, nižjo temperaturo izpušnih plinov in nižjo delovno temperaturo.

Certifikat protieksplozijske zaščite je bil pridobljen za celotno opremo, kot to zahtevajo predpisi regije, kjer se nahaja uporabnik.

Indikator	Izpušni tlak	Privzeta zmogljivost točenja	delovna temperatura
Parameter	45MPa	1000 kg/dan	-25-55 stopnja



3. Razpršilnik vodika

Popolnoma avtomatski nadzor:upravljanje z enim klikom je na voljo za polnjenje vodika s funkcijami zaznavanja puščanja, alarma in zaustavitve. Ko pride do nastavljenega tlaka 35 MPa/70 MPa med polnjenjem goriva, se samodejno ustavi, da ohrani varnost na osnovni ravni.

Širok razpon pretoka:Razpon pretoka razpršilnika vodika je {{0}},0 kg/min, kar lahko zadosti povpraševanju po polnjenju vodika z gorivom v različnih aplikacijah, od majhnih v laboratorijih do obsežne uporabe v industrijskih primerih.

Visoko natančna meritev:Napaka meritve le ±1,5 % in ponovljivost meritev do 0,5 % zagotavljata natančno merjenje in določanje cene polnjenja z vodikom.

Varnostna in protieksplozijsko varna zasnova:Raven eksplozijske zaščite opreme je certificirana kot Ex de ib mb llC T4Gb, kar zagotavlja, da lahko oprema deluje v varnem in stabilnem okolju kot zanesljivo varnostno jamstvo za postopek polnjenja z gorivom.

Ime	Razpon pretoka	Napaka pri merjenju	Ponovljivost meritev	Delovni tlak	Eksplozijsko odporen razred
Parameter	{{0}}~5,0 kg/min	±1.5%	0.50%	35 MPa/70 MPa	ExdemibllCT4Gb



4. Nadzorna plošča zaporedja

Oblikovanje na osnovi modulov:Celotna struktura cevovoda temelji na modulih, kar osebje enostavno popravlja in vzdržuje.

Učinkovita zasnova nadzora programa:Samodejno točenje goriva/shranjevanje je na voljo z več šobami za istočasno polnjenje goriva v vozila na vodik.

Varen in zanesljiv dizajn:Vodikove cevi so povezane z avtoklavnimi priključki (C&T priključki) ali NPT priključki. Električne komponente izpolnjujejo zahteve glede eksplozijske zaščite.

Prilagodljiv na različne pogoje:Zaporedna nadzorna plošča lahko dobro deluje v različnih okoljskih pogojih, od katerih se delovna temperatura giblje od -40 stopinj do 50 stopinj, zaradi česar je prilagodljiva različnim pogojem delovanja.

Ime	Uporabni medij	Delovni tlak	Projektni tlak	Temperatura okolja	Ocena
Parameter	H2	45MPa	50MPa	-40 stopinj ~50 stopinj	III



5. Izpustni stolpec

Prefinjena zasnova cevovoda:Celoten cevovod je urejen po jasnem pretočnem procesu, sestavljenem iz primarnih in sekundarnih delov. Primarni del (za vodik) in sekundarni del (za čiščenje dušika, ki se uporablja v nadomestnih reakcijah) je enostavno prepoznati, kar lahko učinkovito izboljša natančnost in varnost operacij ter zmanjša napačno delovanje.

Varen in zanesljiv dizajn:Plin za instrumente in splakovanje sta izolirana. Uporabljajo se varnostni ventili s polnim dvigom. Cevovod je zasnovan s funkcijo samodejnega zaznavanja puščanja.

Natančna ponovljivost meritev:Ponovljivost meritev izpustne kolone je 0,5 %. Natančen nadzor meritev zagotavlja natančno in stabilno praznjenje.

Visoka natančnost filtracije:Visoko učinkoviti filtri 5 μm lahko odstranijo druge nečistoče iz vodika in izboljšajo čistost vodika.

Ime	Uporabni medij	Delovni tlak	Projektni tlak	Ponovljivost meritev	Natančnost filtracije
Parameter	H2	0~20 MPa	25MPa	0.50%	5μm





Črpalka za vodik je spletno mesto, specializirano za ponovno polnjenje jeklenk za shranjevanje vodika vozil FCEV, vozil z motorjem z notranjim zgorevanjem na vodik ali hibridnih vozil na vodik in zemeljski plin z vodikovim gorivom. V postaji za oskrbo z vodikom je vodik pod tlakom iz različnih virov shranjen v visokotlačnih jeklenkah na postaji, ki se bodo uporabljale za ponovno polnjenje FCEV z vodikom prek razpršilnika vodika. Črpalka za vodik je pomembna infrastruktura za komercializacijo vodikovih gorivnih celic, ki vključuje osnovno opremo, kot so vodikovi kompresorji, jeklenke za shranjevanje vodika, razpršilniki vodika itd.

Za procesno tehnologijo postaje za oskrbo z vodikom ima kompresor pomembno vlogo. Kompresorji, jeklenke za shranjevanje vodika in razpršilniki vodika sestavljajo tri jedro opreme postaje za oskrbo z vodikom, pri čemer parametri delovanja neposredno določajo skupno zmogljivost oskrbe z gorivom in zmogljivostjo shranjevanja vodika postaje.



Jeklenka za shranjevanje vodika je ena od osrednjih naprav postaje za oskrbo z vodikom, ki v veliki meri določa zmogljivost oskrbe z vodikom postaje za oskrbo z vodikom. V postaji za oskrbo z vodikom je vodik običajno shranjen v jeklenkah pod tremi stopnjami tlaka:nizek tlak (20~30 MPa), srednji tlak (30~40 MPa) in visok tlak (40~75 MPa). V nekaterih okoliščinah mora prikolica za cevi (10~20 MPa) shraniti vodik na prvi stopnji in tvori 4-nivojski sistem za shranjevanje plina črpalke za dolivanje vodika z jeklenkami za shranjevanje.
